S49B旋振篩

【產品類別】：篩分設備

【產品簡述】：結構原理 S49B系列旋振篩粉機是利用篩體進行復旋型旋振運動，從篩分物料的目的。根據用戶需要可...

【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！

QQ咨詢在線訂單

18567557287

詳細介紹 具體參數 性能特點

結構原理
S49B系列旋振篩粉機是利用篩體進行復旋型旋振運動，從篩分物料的目的。根據用戶需要可采用Y系列普通電機，通過彈性軟傳動機構，帶動獨特的振子產生激振力，也可直接采用立式振動電機使用普通電機時電機不參加振動，使用振動電機時電機參加振動，該機通過調節上下偏心塊的空間相位角，可有效地改變物料的運動軌跡延長或縮短物料在篩面上的停留時間，乃達到理想的篩分效果。

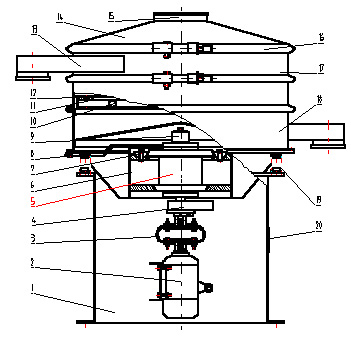

旋振篩外形簡圖

　1 底座 2 電動機 3柔性傳動機構 4 下偏心塊 5 激振器 6 篩架體 7 壓塊　8 注油管 9 上偏心塊 10 橡膠球 11 壓網圈 12 篩網 13 出料口 14 篩蓋 15 進料口 16 鎖緊帶 17 中部篩框 18 底部篩框 19 隔振彈簧 20 銘牌

外形及安裝尺寸

規格			S49B-（）m
規格			（0.4）m		（0.6）m	（1.0）m	（1.2）m	（1.4）m	（1.6）m	（1.8）m	（2.0）m
A			φ400		φ600	φ1000	φ1200	φ1400	φ1600	φ1800	φ2000
B			φ100		φ150	φ250	φ300	φ350	φ400	φ450	φ500
C			φ450		φ650	φ1050	φ1250	φ1480	φ1680	φ1880	φ2080
D			630		680	820	855	935	935	1030	1105
E			715		780	975	1015	1100	1160	1250	1325
H	一層		880		980	1260	1335	1455	1560	1720	1795
	二層		955		1075	1400	1475	1595	1740	1900	1975
	三層		1030		1170	1540	1615	1735	1920	2080	2155
K			φ80		φ120	φ160	φ180	φ200	φ220	φ250	φ280
M			φ400		φ600	φ1000	φ1200	φ1400	φ1600	φ1800	φ2000
N			6-φ14		6-φ14	6-φ18	6-φ18	6-φ20	6-φ20	6-φ22	6-φ22
Q		610		835		1385	1625	1880	2190	2475	2700

注：高度H的數值根據用戶物料的不同有所改變。

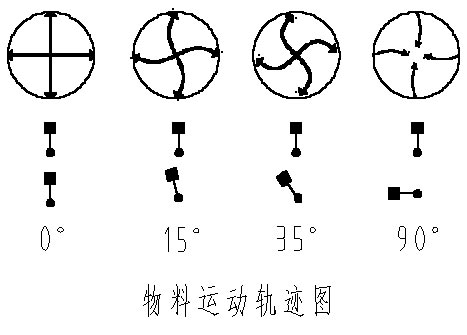

物料運動軌跡圖

適用范圍

　　該機適用于篩分細粉、微粉、超微粉、以及棒料和干、濕物料等。
　　1、化工行業：樹脂、顏料、醫藥、油脂、滅火劑、橡膠、塑料等；
　　2、磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨料、玻璃粉、耐火材料；
　　3、食品行業：糖、鹽、堿、味精、淀粉、奶粉、豆漿、酵母、果汁等；
　　4、造紙行業：白土泥漿、黑白液、填料液、廢液、草紙液、廢水回收等；
　　5、煉鐵、礦業：石英砂、礦石、氧化鈦、氧化鋅等；
　　6、機械行業：鑄造砂、粉末冶金、電磁材料、鋁粉、金屬粉、合金等；
　　7、其它：炭黑、輕鈣、添加劑、珍珠粉等。

應用實例（以S49B-（1.0）m-3為例）

物料	工作方式	篩網（目 / 寸）	處理量（千克/小時）
奶粉	干式	16 20	2000
砂糖	干式	4 20	5000
中藥、農藥	干式	80 100 150	1400
電玉粉、樹脂PVC	干式	40 60 80	1000
研磨粉料	干式	40 60 250	1200
顏料粉末	干式	20	4000
鐵粉	干式	60 80 100	2500
銅粉	干式	80	2000
石銅粉	干式	40 65 200	2000
鋁銀粉	干式	60	1500
淀粉	干式	80	1200
稀有金屬粉末	干式	100 150 200	1200
活性碳	干式	40 60	1000
涂料	濕式	100	7500
陶瓷漿	濕式	120	6000
食品加工廢水	濕式	20	3500
造紙白土泥漿	濕式	150	3500
棕糖除甘蔗纖維	濕式	150	6000
鑄造型砂	干式	8	10000

在線訂單：

名稱：
聯系人：
電話：
地址：
郵箱：
備注：
驗證碼：

相關新聞：

相關產品：

型號規格	（0.4）m	（0.6）m	（1.0）m	（1.2）m	（1.4）m	（1.6）m	（1.8）m	（2.0）m
公稱直徑（mm）	φ400	φ600	φ986	φ1200	φ1400	φ1600	φ1800	φ2000
有效篩面直積（mm）	φ340	φ540	φ910	φ1120	φ1315	φ1510	φ1705	φ1905
有效篩面面積（㎡）	0.09	0.23	0.66	0.99	1.36	1.79	2.28	2.85
篩網規格（目/寸）	2～400
物料粒度(mm)	〈φ30
振次（rpm）	1480	1480	1480	1480	1480	1480	1480	1480
振次（rpm）	1480	1480	1480	1480	1480	1480	1480	1480
層次	1～3
功率（KW）	0.75	1.1	1.1～1.5	1.1～1.5	1.5～2.2	2.2～3.0	3.0～4.0	4.0～5.0
